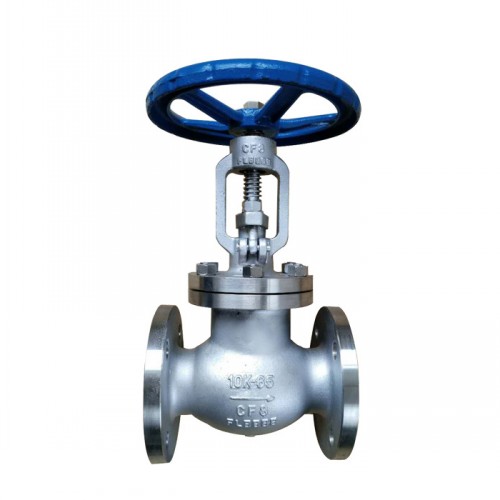

J41H日標法蘭截止閥原理作用： 日標法蘭截止閥的啟閉件是塞形的閥瓣，密封上面呈平面或錐面，閥瓣沿閥座的中心線作直線運動；截止閥閥桿開啟或關閉行程相對較短，并具有非?？煽康那袛鄤幼?，使得它適合作為介質的切斷或調節及節流使用。 截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少；同時，在介質作用下，這種形式的閥門也較嚴密。法蘭日標截止閥用于石油、化工、電力、冶金、機械等裝置的自動控制系統中。
J41H日標法蘭截止閥技術參數： | 公稱通徑 | DN15-DN500 | 適用溫度 | -30℃-425℃ | | 公稱壓力 | 10K-20K | 適用介質 | 水、油、蒸汽 |
J41H日標法蘭截止閥部件材質： 名稱 | 材料 | 閥體/閥蓋/閥瓣 | A216 WCB | A352 LCB | A217 WC6 | A217 WC9 | A217 C5 | A351 CF8 | A351 CF8M | A351 CF3 | A351 CF3M | 閥桿 | A182 F6 | A182 F304 | A182 F316 | A182 F304L | A182 F316L | 閥桿螺母 | ZcuAl10Fe3 Bronze | 手輪 | KTH350-10 | 螺柱 | A193-B7 A320-L7 A193-B8 | 螺母 | A194-2H A1 94-7 A194-8 |
J41H日標法蘭截止閥外形尺寸：
型號 | 規格（mm） | 尺寸（mm） | inch | DN | L | D | D1 | D2 | b | n-Φd | H | D0 | J41H/W/Y-10K | 1/2″ | 15 | 108 | 95 | 70 | 52 | 12 | 4-Φ15 | 200 | 100 | 3/4″ | 20 | 117 | 100 | 75 | 58 | 14 | 4-Φ15 | 205 | 120 | 1″ | 25 | 127 | 125 | 90 | 70 | 14 | 4-Φ19 | 230 | 140 | 11/4″ | 32 | 140 | 135 | 100 | 80 | 16 | 4-Φ19 | 240 | 140 | 11/2″ | 40 | 165 | 140 | 105 | 85 | 16 | 4-Φ19 | 270 | 160 | 2″ | 50 | 203 | 155 | 120 | 100 | 16 | 4-Φ19 | 300 | 200 | 21/2″ | 65 | 216 | 175 | 140 | 120 | 18 | 4-Φ19 | 340 | 220 | 3″ | 80 | 241 | 185 | 150 | 130 | 18 | 8-Φ19 | 360 | 240 | 4″ | 100 | 292 | 210 | 175 | 155 | 18 | 8-Φ19 | 420 | 280 | 5″ | 125 | 356 | 250 | 210 | 185 | 20 | 8-Φ23 | 460 | 350 | 6″ | 150 | 406 | 280 | 240 | 215 | 22 | 8-Φ23 | 500 | 400 | 8″ | 200 | 495 | 330 | 290 | 265 | 22 | 12-Φ23 | 590 | 450 | 10″ | 250 | 622 | 400 | 355 | 325 | 24 | 12-Φ25 | 710 | 500 | 12″ | 300 | 698 | 445 | 400 | 370 | 24 | 16-Φ25 | 810 | 550 | 14″ | 350 | 787 | 490 | 445 | 415 | 26 | 16-Φ25 | 880 | 600 | 16″ | 400 | 914 | 560 | 510 | 475 | 28 | 16-Φ27 | 940 | 650 |
|
